基于高性能模擬器的系列化測試系統典型應用

發布時間：2023-09-14 瀏覽量：

高(gao)性能(neng)(neng)陣列導航(hang)(hang)信(xin)號(hao)模擬器是(shi)我(wo)單位面向衛星(xing)導航(hang)(hang)高(gao)端(duan)測試(shi)(shi)(shi)應用推出的具有國際領先(xian)水(shui)平的高(gao)性能(neng)(neng)多(duo)體制導航(hang)(hang)信(xin)號(hao)仿(fang)真測試(shi)(shi)(shi)產(chan)品，可(ke)(ke)靈活配置多(duo)種(zhong)仿(fang)真模式，最(zui)大(da)程度(du)滿足用戶(hu)測試(shi)(shi)(shi)需求。該模擬器支持(chi)并行8個(ge)(ge)獨立射(she)頻(pin)(pin)信(xin)號(hao)端(duan)口，單機通道數量達到2560路，通道間(jian)射(she)頻(pin)(pin)信(xin)號(hao)相位一致性優于1度(du)；每(mei)個(ge)(ge)頻(pin)(pin)點可(ke)(ke)單顆衛星(xing)信(xin)號(hao)獨立輸出，支持(chi)無線輻射(she)式抗干擾(rao)測試(shi)(shi)(shi)；支持(chi)最(zui)多(duo)64個(ge)(ge)頻(pin)(pin)點信(xin)號(hao)并行仿(fang)真，可(ke)(ke)實現四大(da)衛星(xing)導航(hang)(hang)系統(tong)任(ren)意頻(pin)(pin)點組合的全系統(tong)全頻(pin)(pin)點信(xin)號(hao)并行仿(fang)真。

000

1 全頻點信號仿真模式典型應用

北斗導航試驗衛星工程測試驗證系統

該系(xi)統(tong)是國(guo)(guo)內首套面(mian)向北斗(dou)試(shi)驗(yan)星(xing)工程各類(lei)測試(shi)終端進行綜合性能評估的(de)測試(shi)系(xi)統(tong)。系(xi)統(tong)承擔了全部(bu)國(guo)(guo)家北斗(dou)衛星(xing)導航(hang)試(shi)驗(yan)星(xing)工程專項測試(shi)，為(wei)GNSS兼(jian)容試(shi)驗(yan)驗(yan)證終端和(he)北斗(dou)多(duo)頻試(shi)驗(yan)驗(yan)證終端的(de)研發、測試(shi)和(he)試(shi)驗(yan)提(ti)供了全面(mian)試(shi)驗(yan)驗(yan)證環(huan)境。

應用案例1-2

北斗導航試驗衛星工(gong)程測試驗證系統

該系統承擔了國家北斗導航專項試驗星工程項目

① 復(fu)雜電磁環境抗干(gan)擾接收機測試(shi)

② RNSS授時型(xing)接收機測試

③ GNSS多系統互操作接收(shou)機測試

④ 深耦(ou)合(he)高動態組合(he)接收機測試

⑤ GNSS高(gao)靈敏度接(jie)收機測試

⑥ 基帶(dai)射頻一(yi)體化SOC芯片測試

⑦ GNSS高精(jing)度終端測試(shi)

⑧ RNSS信號體(ti)制試驗驗證測試

⑨ 試驗衛星(xing)工程(cheng)兩型終端測試平臺(tai)專項(xiang)

⑩ 試驗(yan)衛星(xing)(xing)觀測星(xing)(xing)地對(dui)接試驗(yan)

2 抗干擾有線仿真模式典型應用

有線注入式抗干擾測試系統

有(you)線(xian)注入式抗干擾(rao)測試系統(tong)是基(ji)于我國新一代(dai)“北斗(dou)衛星導航系統(tong)”設(she)計開發(fa)的(de)抗干擾(rao)、實時閉(bi)(bi)環仿真測試系統(tong)，支持有(you)線(xian)注入模式下可控接(jie)收(shou)模式天線(xian)（CRPA）和多通(tong)道接(jie)收(shou)機抗干擾(rao)性(xing)能(neng)的(de)實時閉(bi)(bi)環測試與評(ping)估(gu)。

應用案例1-3

有線注入式抗干擾(rao)測試系統(tong)

陣列干擾天線測試系統成功應用于

① 航天(tian)一院某所多(duo)天(tian)線測試系統(tong)

② 航天(tian)三院某所多天(tian)線(xian)抗干擾測試系統

③ 國營某廠多陣元抗干擾測試(shi)系統

④ 中航工業某院(yuan)多(duo)陣元抗干擾(rao)測試(shi)系統(tong)

⑤ 某所(suo)彈(dan)載高動(dong)態抗干(gan)擾測試系統

⑥ 國防科大某院抗干(gan)擾測試系統

3 抗干擾無線仿真模式典型應用

無線輻射式抗干擾測試系統

無(wu)線輻(fu)射式抗(kang)干(gan)擾(rao)測(ce)試系(xi)統是基于我國新一(yi)代“北斗衛星導航(hang)系(xi)統”設計開發的抗(kang)干(gan)擾(rao)、實(shi)時(shi)閉(bi)環(huan)(huan)仿(fang)真測(ce)試系(xi)統，模(mo)擬器單顆(ke)衛星輸出功(gong)能(neng)結合(he)微波暗(an)室測(ce)試環(huan)(huan)境，實(shi)現(xian)無(wu)線輻(fu)射模(mo)式下可控(kong)接收模(mo)式天線（CRPA）和多通道(dao)接收機抗(kang)干(gan)擾(rao)性能(neng)的實(shi)時(shi)閉(bi)環(huan)(huan)測(ce)試與評估。

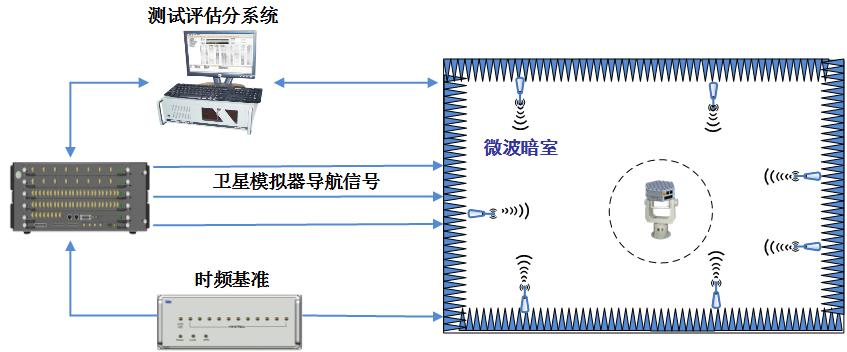

應用案例1-4

無線輻射式抗干擾測試系統

無線輻射式抗干擾測試系統成功應用于

①航(hang)天(tian)一(yi)院某(mou)所(suo)多天(tian)線抗干擾測試(shi)系統

②空軍某所干擾(rao)測(ce)試系統

③航天三院某所多天線抗干擾測(ce)試系(xi)統(tong)

4 陣列信號仿真模式典型應用

衛星導航終端快速批量檢測系統

衛(wei)星(xing)導航(hang)終(zhong)端快(kuai)速(su)(su)(su)(su)批量(liang)檢(jian)測(ce)(ce)(ce)系(xi)統是(shi)針(zhen)對衛(wei)星(xing)導航(hang)終(zhong)端在生(sheng)產(chan)、驗收(shou)和維修(xiu)保障等環節中的(de)快(kuai)速(su)(su)(su)(su)檢(jian)測(ce)(ce)(ce)需求(qiu)，成(cheng)功構建(jian)的(de)低成(cheng)本、高性能的(de)整(zheng)機批量(liang)快(kuai)速(su)(su)(su)(su)檢(jian)測(ce)(ce)(ce)系(xi)統。系(xi)統經過應(ying)用(yong)創新，解決了(le)衛(wei)星(xing)導航(hang)終(zhong)端整(zheng)機無線環境下快(kuai)速(su)(su)(su)(su)檢(jian)測(ce)(ce)(ce)驗收(shou)的(de)瓶頸(jing)難題(ti)。相對于(yu)現(xian)有測(ce)(ce)(ce)試(shi)(shi)系(xi)統，該系(xi)統支持8個RDSS終(zhong)端并行出入站(zhan)測(ce)(ce)(ce)試(shi)(shi)，檢(jian)測(ce)(ce)(ce)效率提高20倍(bei)以(yi)上，可用(yong)于(yu)各型衛(wei)星(xing)導航(hang)終(zhong)端生(sheng)產(chan)驗收(shou)工作中的(de)快(kuai)速(su)(su)(su)(su)檢(jian)測(ce)(ce)(ce)任務。

應用案例1-5

衛星導航終(zhong)端快速(su)批量檢測系統

衛星導航終端快速批量檢測系統方案已成功應用于

① 北京衛星導航中心入網檢(jian)測系(xi)統

② 成都國(guo)星(xing)科技有限公司(si)裝備驗(yan)收檢(jian)測系統

③ 廣州海格750廠導航裝備檢(jian)測(ce)系統

④ 國營713廠(chang)裝備(bei)快(kuai)速檢(jian)測系統

5 一體化集成仿真模式典型應用

衛星導航終端一體化集成測試平臺

該平臺(tai)(tai)是基于陣列導(dao)航信號(hao)(hao)模擬器(qi)、微波暗(an)(an)室(shi)、并行多套小型無線(xian)(xian)暗(an)(an)箱(xiang)和有線(xian)(xian)測試(shi)臺(tai)(tai)構建(jian)的(de)導(dao)航終端(duan)一體化集成(cheng)測試(shi)平臺(tai)(tai)。平臺(tai)(tai)采(cai)用模擬器(qi)各個端(duan)口功(gong)率獨立精確控制功(gong)能，有效解(jie)決了無線(xian)(xian)整(zheng)機精密測試(shi)、無線(xian)(xian)快速(su)檢(jian)(jian)測和有線(xian)(xian)批(pi)量聯調測試(shi)并行應用下信號(hao)(hao)功(gong)率等不一致(zhi)的(de)難題，可廣泛(fan)應用于大型檢(jian)(jian)測中心建(jian)設。

應用案例1-6

衛星導航終端一體化集(ji)成測試平臺(tai)

衛星導航終端一體化集成測試平臺方案已成功應用于

① 北(bei)京東方計(ji)量(liang)測試研究(jiu)所導航(hang)測試系統

② 成都國星科技有(you)限公司裝(zhuang)備(bei)檢測系統

③ 中電20所導航產品檢測系(xi)統

④ 江蘇北(bei)斗研究院有(you)限(xian)公司導航產(chan)品檢測系(xi)統

6 多載體信號仿真模式典型應用

飛機進場著陸仿真試驗系統

該系統是(shi)面向飛(fei)機進場著陸相關(guan)測(ce)試(shi)(shi)和(he)研究試(shi)(shi)驗(yan)(yan)而構建的仿真環(huan)境，支持4個(ge)定點(dian)監測(ce)終端(duan)和(he)1架進場飛(fei)機共(gong)5個(ge)用(yong)戶信號(hao)的并行仿真，結合小型無(wu)線(xian)暗箱可(ke)實現無(wu)線(xian)環(huan)境下整機系統的相關(guan)測(ce)試(shi)(shi)與試(shi)(shi)驗(yan)(yan)驗(yan)(yan)證，可(ke)擴展應用(yong)于(yu)多載體編(bian)隊飛(fei)行測(ce)試(shi)(shi)和(he)試(shi)(shi)驗(yan)(yan)。

應用案例1-7

飛機進(jin)場(chang)著(zhu)陸仿真試驗(yan)系統

飛機(ji)進場(chang)著(zhu)陸仿真試驗系(xi)統成功(gong)應用(yong)于

① 中(zhong)電某所著陸系統項目

② 空軍某所著陸系統項目(mu)

③ 北航某實驗室著陸系統項目

差分衛星導航終端測試系統

該系(xi)統(tong)是面(mian)向差分(fen)終(zhong)端(duan)以及定向終(zhong)端(duan)整機性能(neng)測試(shi)而構建的無線測試(shi)環境(jing)，系(xi)統(tong)由小(xiao)型無線暗箱兩兩組(zu)合，陣(zhen)列(lie)導航信(xin)號(hao)(hao)模擬器(qi)兩兩端(duan)口為(wei)一組(zu)，分(fen)別產(chan)生(sheng)基準(zhun)站信(xin)號(hao)(hao)和流(liu)動(dong)站信(xin)號(hao)(hao)，可以完成(cheng)4臺差分(fen)終(zhong)端(duan)的并行檢測。

3-2-四臺差分北斗終端并行檢測應用示意圖
